LED освещение для аквариума

  1. Расчет необходимого света
  2. Сборка крышки аквариума
  3. Монтаж светодиодов
  4. Контроллер освещения

1. Расчет необходимого света

Собираем автоматизированное освещение для аквариума.

Для начала необходимо определиться какое кол-во света необходимо.

Освещение делаем для аквариума размерами 100x40x50 см и высота водного столба 45 см в расчете на 1500 люкс на дне аквариума.

500 Lx — слабый свет
1000 Lx — умеренный свет
1500 Lx — яркий свет
2500 Lx — очень яркий свет

Пока свет дойдет до дна аквариума он потеряет свою часть

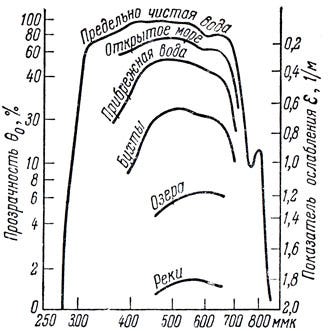

Прозрачность θ характеризуется коэффициентом пропускания света толщей воды, равной 1 м. (Фотосъемка под водой, A. Рогов, 1964).

Из графика можно видеть, что для озерной воды прозрачность через 1м составляет около 6%.

Для расчета необходимого света в люксах на поверхности воды воспользуемся следующей формулой

Еп = Ед / (Ко * Кв), где
Ед — освещенность на нижней поверхности аквариума, Lx;
Ко — коэффициент ослабления света (зависит от высоты аквариума);
Кв — коэффициент ослабления света из-за воды. Равен 0,83.

Коэффициент ослабления света от глубины для аквариумов:

  • 0,3 м — 0,47–0,65 (0,56)
  • 0,4 м — 0,37–0,55 (0,46)
  • 0,5 м — 0,29–0,48 (0,39)
  • 0,6 м — 0,22–0,40 (0,31)
  • 0,7 м — 0,17–0,35 (0,26)

Получаем

1500 / (0,4 * 0,83) = 4500 Lx

По формуле F = Eп * S вычисляем необходимое кол-во люменов, где
Еп – освещенность на поверхности, Lx;
S – площадь аквариума, м2.

4500 Lx * 1м * 0.4м = 1800 lm (lx * m * m = lx * m2 = (lm / m2) * m2 = lm)

Для определения какой мощности LED будут нужны,
нужно знать, какая часть потока будет использована для освещения аквариума.
Fл = F / Kу,
F – необходимый нам поток, Lm;
Ку – угловой коэффициент.

Так как LED светодиоды святят под 120 градусов и без отражателей, то Ку = 0.6.Отсюда Fл = 1800 lm / 0.6 = 3000 lm

В итоге берем такие LED:

  • 2 x White 6500K 10W (400Lm)
  • 10 x White 6500K 3W (100Lm)
  • 3 x Deep Red 655-660нм 3W (50Lm)
  • 3 x Royal Blue 440-445нм 3W (30Lm)
  • 3 x UV 410-420нм 3W
  • 10 x Full spectrum 3W (200Lm)

Цветовая температура и спектр света

Для освещения были взяты светодиоды 6500K. Из графиком можно видеть, что для растений есть большой провал в 650нм. Для ее компенсации дополнительно будут стоять светодиоды глубокого красного 655-660нм

Также дополнительно поставим фиолетовый светодиод 410-420нм
